长输管道带压封堵管件

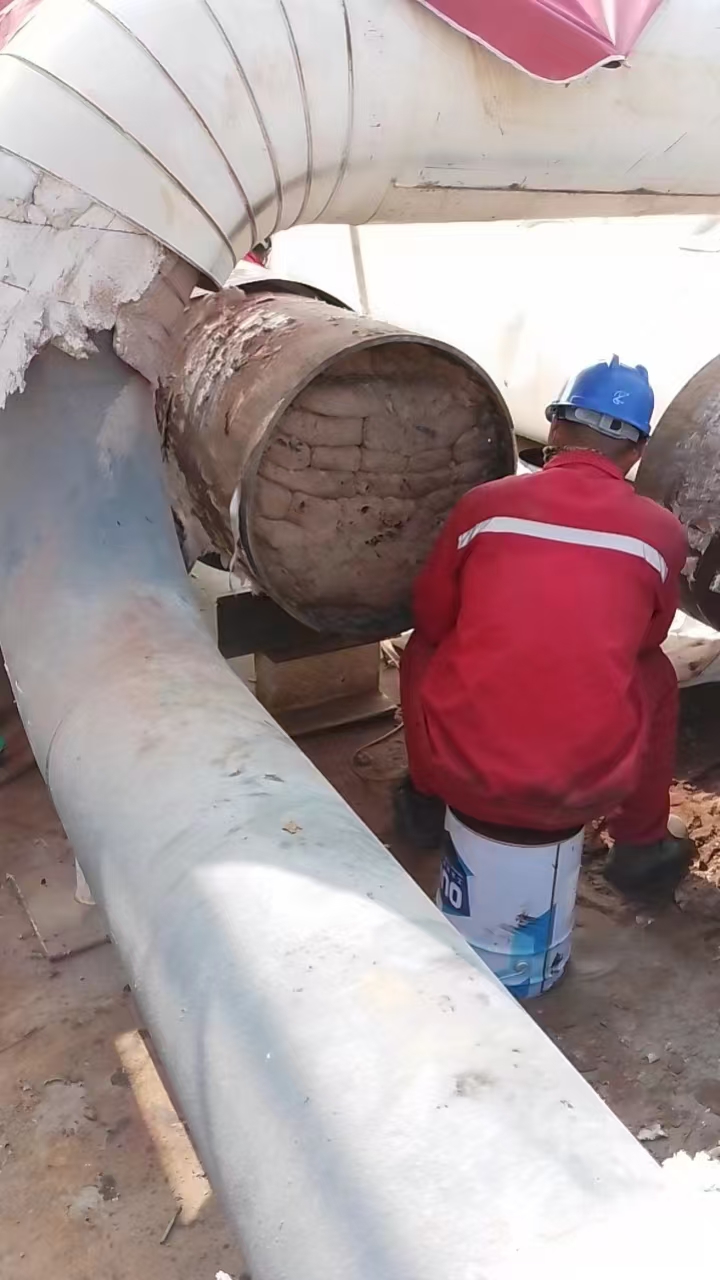

在长输管道**带压封堵**作业中，各种专用管件和装置是确保施工安全、密封可靠的关键。以下是主要带压封堵管件的详细介绍，包括其功能、结构特点及应用场景。

---

## **一、带压封堵关键管件**

### **1. 封堵三通（Hot Tap Tee）**

- **功能**：焊接在主管道上，作为开孔和封堵的连接点。

- **结构特点**：

  - 一般为**等径或异径三通**，带加强板（补强圈）。

  - 材质与主管道匹配（如X60、X70钢）。

  - 内壁光滑，减少介质流动阻力。

- **应用**：用于带压开孔后安装封堵设备。

### **2. 封堵头（Stopple Head）**

- **功能**：插入管道内部，通过机械或气压方式膨胀，实现密封。

- **类型**：

  - **囊式封堵头**（橡胶囊体，充气膨胀，适用于低压、小管径）。

  - **折叠式封堵头**（机械折叠，展开后贴合管壁，适用于中高压）。

  - **筒式封堵头**（双封双堵，适用于高压、大口径）。

- **材质**：高强度合金钢+橡胶密封层。

### **3. 旁通三通（Bypass Tee）**

- **功能**：在封堵段两端连接旁通管线，维持介质输送。

- **结构特点**：

  - 通常与封堵三通配套使用。

  - 带法兰或焊接接口，便于快速连接。

### **4. 平衡短节（Equalizing Sub）**

- **功能**：在封堵前后平衡压力，防止封堵头受冲击损坏。

- **应用**：高压管道封堵时必备。

### **5. 夹板阀（Line Stop Valve）**

- **功能**：安装在封堵三通上，用于隔离封堵设备与管道介质。

- **特点**：

  - 双向密封，可承受高压。

  - 通常为全通径设计，减少流阻。

### **6. 开孔机连接法兰（Hot Tap Flange）**

- **功能**：连接开孔机与封堵三通，确保开孔过程密封。

- **标准**：ANSI、ASME 或 GB/T 标准法兰。

---

## **二、辅助管件**

### **1. 导向筒（Guidance Sleeve）**

- **功能**：引导封堵头准确进入管道，防止偏移。

### **2. 密封环（Sealing Ring）**

- **功能**：增强封堵头与管壁的密封性，防止泄漏。

- **材质**：耐油、耐高温橡胶（如NBR、FKM）。

### **3. 马鞍块（Coupon）**

- **功能**：开孔时切割下的管壁残片，需完整取出以防堵塞。

### **4. 压力监测接头**

- **功能**：实时监测封堵段压力，确保安全。

---

## **三、管件选型要点**

1. **匹配管道参数**

   - 材质、管径、壁厚、压力等级需与主管道一致。

2. **介质适应性**

   - 腐蚀性介质需选用抗腐蚀材料（如316L不锈钢）。

3. **密封要求**

   - 高压管道需采用**金属+橡胶复合密封**。

4. **安装方式**

   - 焊接式（永久性封堵） vs. 夹具式（临时抢修）。

---

## **四、典型应用组合**

| **工况** | **推荐管件组合** |

|----------|------------------|

| **低压小管径封堵** | 囊式封堵头 + 封堵三通 |

| **高压天然气封堵** | 筒式封堵头 + 夹板阀 + 旁通三通 |

| **管道改线** | 开孔三通 + 封堵头 + 平衡短节 |

---

## **五、相关标准**

- **国际标准**：

  - API RP 2201《带压开孔安全规范》

  - ASME B31.4/B31.8（液体/气体管道）

- **国内标准**：

  - GB/T 28055《钢质管道带压封堵技术规范》

  - SY/T 6150《钢质管道带压开孔技术规范》

---

## **六、注意事项**

1. **焊接质量**：带压焊接需防止烧穿，采用低氢焊条。

2. **密封测试**：封堵后需进行气密性试验。

3. **残片清理**：确保马鞍块完全取出，避免下游堵塞。

带压封堵管件的选择直接影响施工安全性和可靠性，需根据具体工况合理选型，并由专业团队操作。
